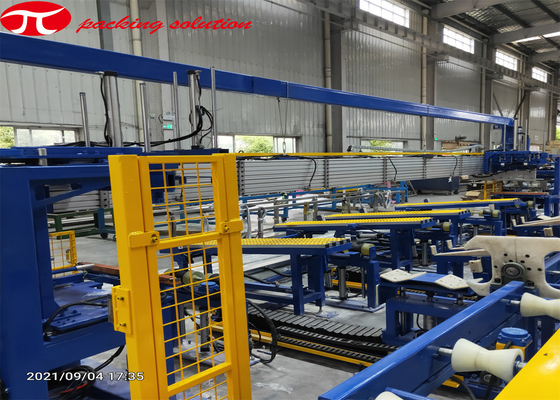

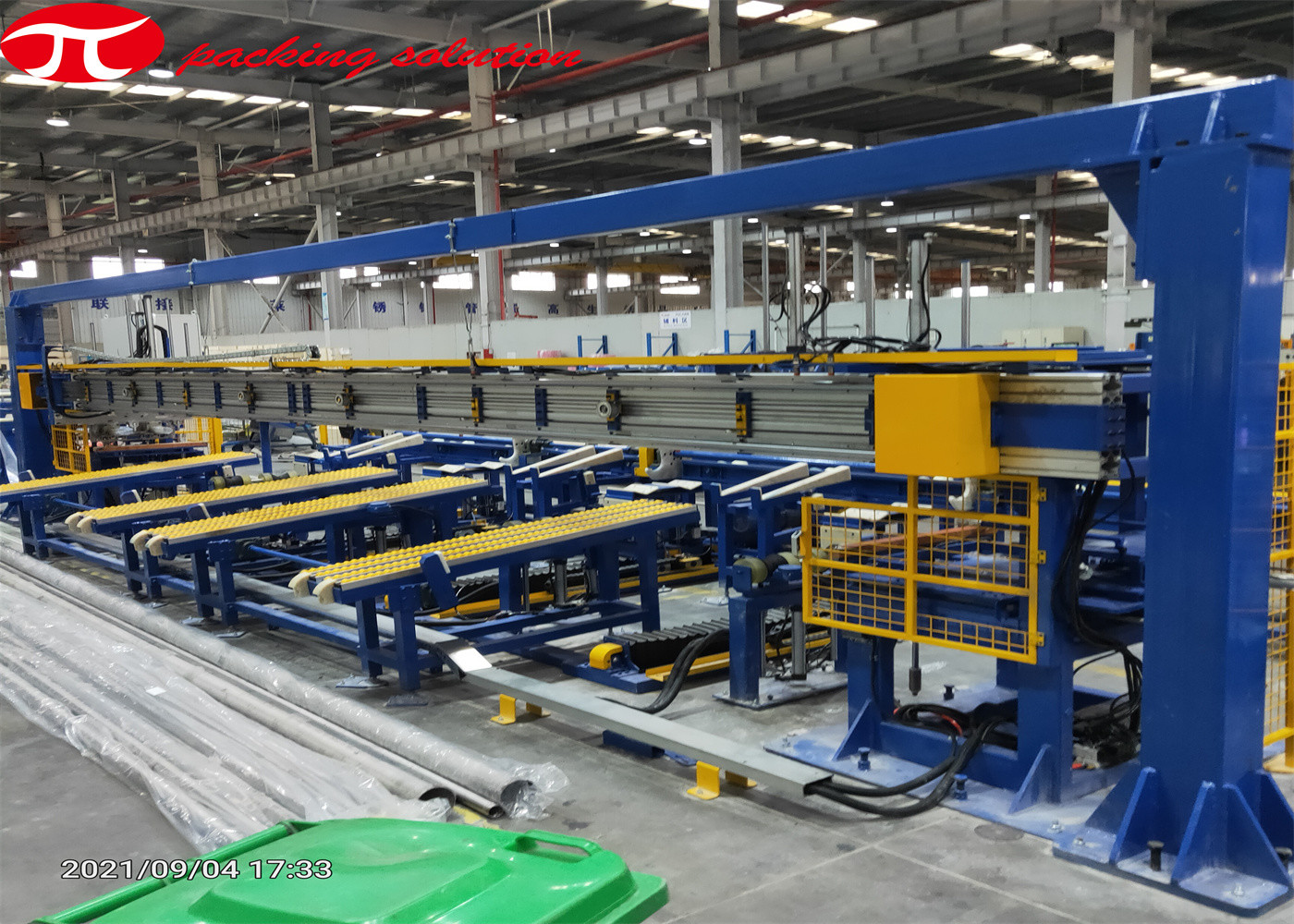

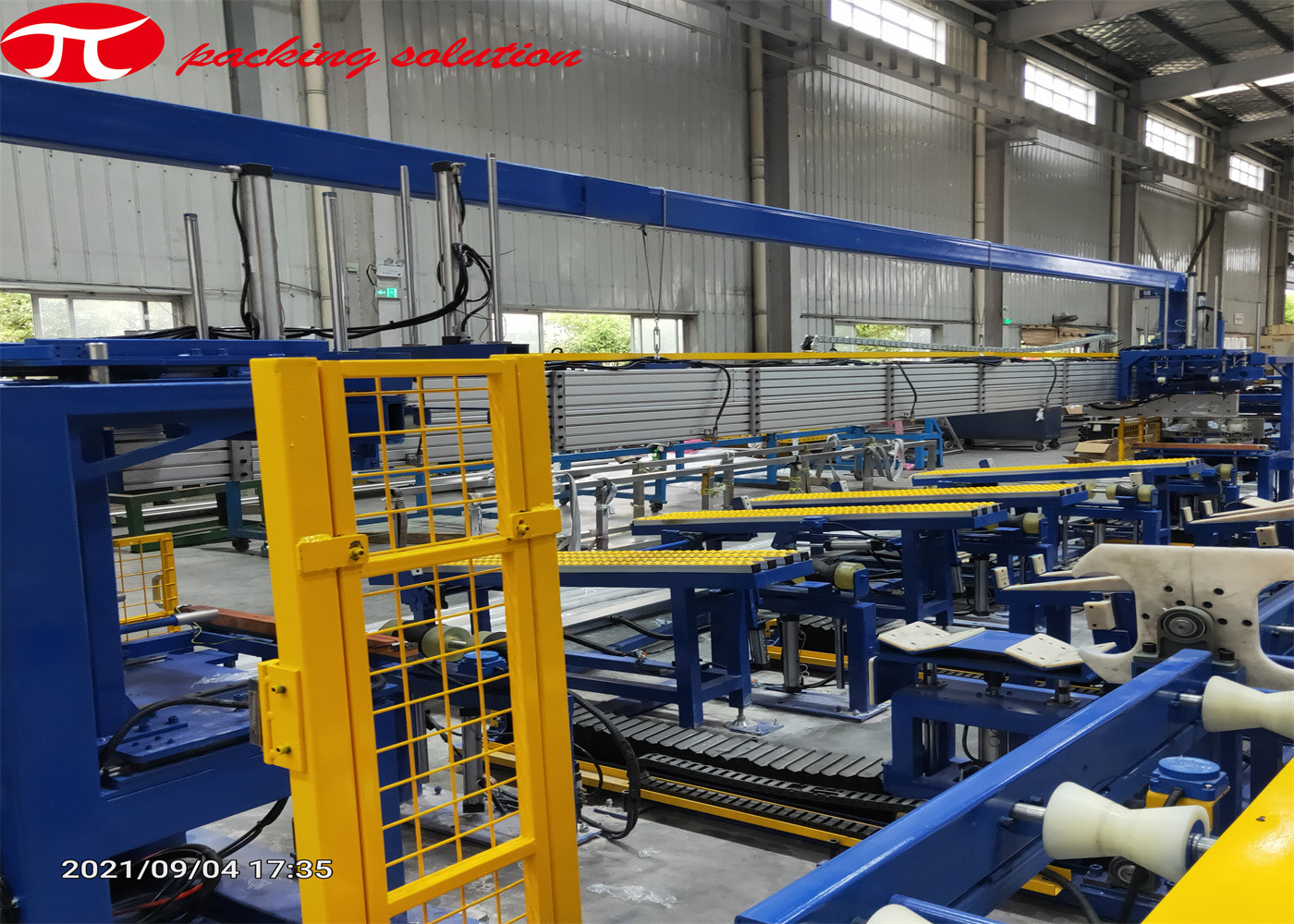

कृत्रिम भारोत्तोलन ऑनलाइन निर्बाध स्टील पाइप पैकिंग मशीन 4000-6000 मिमी लंबाई

कृत्रिम भारोत्तोलन स्वचालित ऑनलाइन सीमलेस स्टील ट्यूब बंडलिंग और स्टैकिंग लाइन

मैं.मशीन आवेदन

यह स्वचालित स्टील पाइप पैकिंग लाइन विशेष रूप से स्टील ट्यूबों के स्वचालित बंडलिंग, स्टैकिंग, संदेश, वजन और भंडारण के लिए डिज़ाइन की गई है।यह वर्ग या गोल पाइप के हेक्सागोनल / स्क्वायर बंडलिंग के लिए व्यापक रूप से लागू होता है।

द्वितीय.बुनियादी सुविधाओं

1. प्रत्येक बंडल की ट्यूब मात्रा, स्टैकिंग आयाम और अन्य डेटा कंप्यूटर इंटरफ़ेस द्वारा सेट किए जा सकते हैं।

2. डेटाबेस फ़ंक्शन का पूर्ण प्रबंधन जिसमें शामिल हैं: समय पर गिनती, पूछताछ और स्टैकिंग, और प्रत्येक ट्यूब बंडल के संबंधित पैरामीटर को प्रतिबिंबित करें।

3. पीएलसी और एचएमआई सिस्टम स्टैकिंग सिस्टम की गलती का स्व-निदान और सतर्क कर सकते हैं।

तृतीय.विस्तृत विवरण

उत्पादन लाइन से ट्यूब फीडिंग>>ट्यूब अलाइनिंग>>ट्यूब रो स्टैकिंग>>बंडल मेकिंग लेयर बाय लेयर>>शिफ्ट बंडल टू स्ट्रैपिंग स्टैटियोएन>> कन्वेयर पर शिफ्ट करें >> बंडल वेटिंग सिस्टम >> ट्यूब बंडल स्टोरेज स्टेशन और आउट फीडिंग।

1.स्टील ट्यूब फीडिंग, एलाइनिंग और काउंटिंग सिस्टम.

2.ट्यूब पंक्ति लेयरिंग और संदेश प्रणाली

ट्यूब फीडिंग सिस्टम ट्यूब को स्टोरेज स्टेशन तक पहुंचाएगा और ट्यूबों की संख्या गिनेगा।जब आवश्यक संख्या में ट्यूब जमा हो जाते हैं, तो भंडारण स्टेशन ट्यूब पंक्ति को स्टैकिंग स्टेशन तक नीचे गिरा देगा।

3.ट्यूब पंक्ति स्टैकिंग सिस्टम:हेक्सागोनल,वर्गाकार या आयताकार

4.ट्यूब बंडल संदेश प्रणाली

ट्यूब बंडल को ढेर करने के बाद, बंडलिंग फ्रेम नीचे उतरेगा, बंडल कैरिज बंडल को स्टैकिंग स्टेशन से बाहर स्थानांतरित करेगा और स्ट्रैपिंग स्थिति में पहुंचाएगा।

5. स्ट्रैपिंग सिस्टम (मैनुअल या स्वचालित)

सेमी-ऑटो: मैनुअल या ऑटो स्ट्रैपिंग वर्क के लिए वर्किंग स्टेशन से लैस।

स्वचालित: पूरी तरह से स्वचालित स्ट्रैपिंग सिस्टम से लैस।

6.ट्यूब बंडल वजन प्रणाली

सिस्टम स्वचालित रूप से ट्यूब बंडल का वजन करता है।

7.ट्यूब बंडल स्टैकिंग सिस्टम

तुलाई के बाद ट्यूब बंडल को स्टोरेज स्टेशन में ट्रांसफर कर दिया जाएगा।
